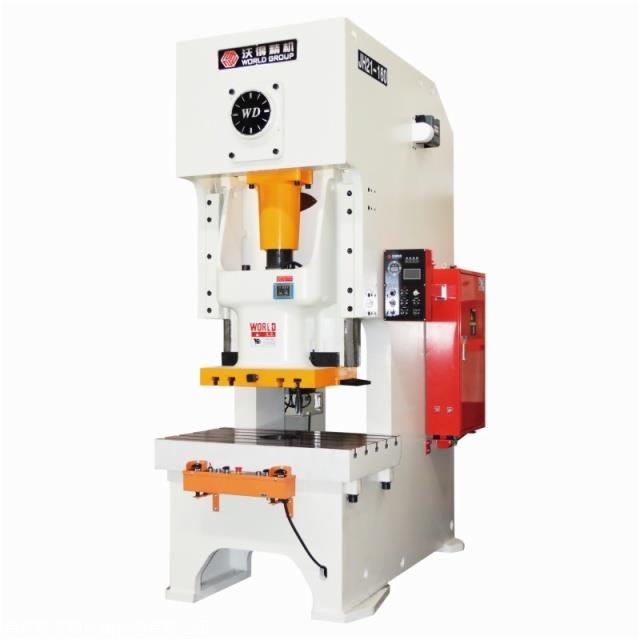

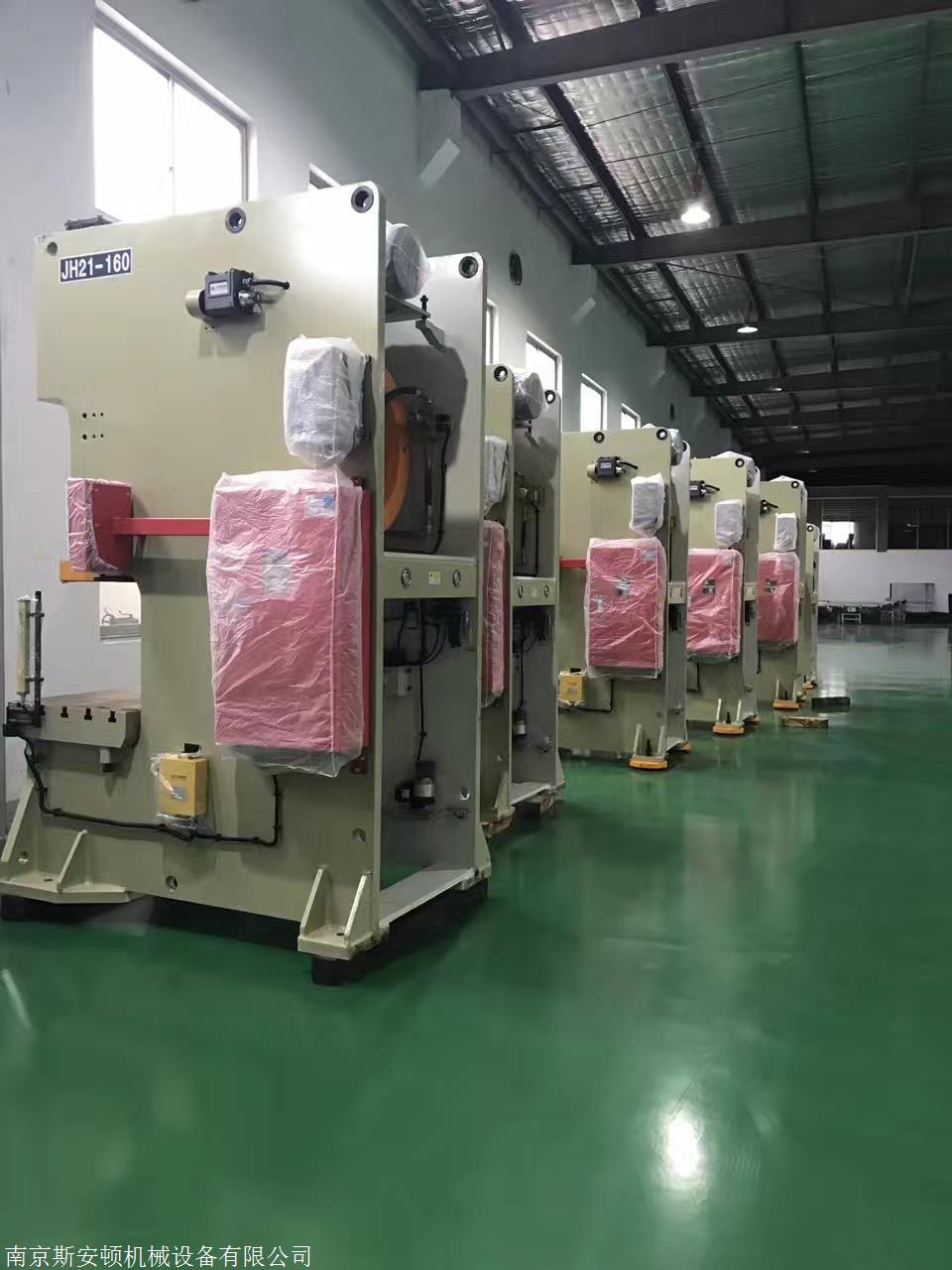

沃得精机JH21-160气动开式冲床
供应商家: 南京斯安顿机械设备有限公司
联系商家:
手机: 13376050955
公司地址:
详情介绍
| 品牌 | 沃得精机
| 型号 | JH21-160
|
| 产品特性 | 气动
| 滑块运动方式 | 复动
|
| 滑块驱动机构 | 螺旋式冲床
| 机身形式 | 直柱型(H型)
|
| 布局形式 | 台式
| 作用对象材质 | 金属
|
| 滑块行程 | 130mm
| 公称压力 | 1600KN
|
| 主电机功率 | 15kn
| 行程次数 | 40-70
|
| 喉口深度 | 1175mm
| 重量 | 13600kg
|
| 产地 | 江苏
| 加工定制 | 是
|
| 厂家 | WODE
|
详细说明
优质钢板焊接机身，均经过回火（或振动时效）抛丸处理，刚性好，精度稳定。
| 曲轴纵置，结构紧凑，曲轴滚压处理，光洁度好，转动灵活；矩形六面加长导轨，导向精度高； |
| 气动双平衡缸，平衡滑块和上模重量，降低冲击和噪音，消除连杆与滑块间隙，减少受力零件冲击与磨损，提高零件成型精度； |
| 整体采用进口PLC集中控制，气路选用进口安全双联阀控制，可实现寸动、单次和连续冲压。 |
| 滑块、导轨、工作台板、连杆、飞轮等关键件均采用树脂砂制造，与一般的粘土砂制造相比，改善表面粗糙度1-2级，提高尺寸精度2-3级。 |
| JH21-60及以上吨位产品采用电动调节装模高度，精品配置，关键件如气动原件、电器原件、密封件、按钮等均选用进口件 |
| 技术参数 | 单位 | JH21-160 | JH21-200 | JH21-250 | ||||
| 形式 | H | S | H | S | H | S | ||
| 滑块公称力 | KN | 1600 | 2000 | 2500 | ||||
| 公称力行程 | mm | 6 | 6 | 6 | 6 | 6.5 | 6.5 | |
| 滑块行程 | mm | 130 | 200 | 150 | 200 | 160 | 220 | |
| 行程次数 | 固定 | min-1 | 60 | 45 | 50 | 45 | 45 | 30 |
| 可变 | min-1 | 40-70 | 30-55 | 35-60 | 30-55 | 30-55 | 20-35 | |
| 大装模高度 | mm | 435 | 400 | 485 | 450 | 530 | 500 | |
| 装模高度调节量 | mm | 100 | 110 | 120 | ||||
| 滑块中心至机身距离 | mm | 400 | 430 | 450 | ||||
| 立柱距离 | mm | 736 | 910 | 980 | ||||
| 滑块底面尺寸 | 左右 | mm | 700 | 880 | 950 | |||
| 前后 | mm | 580 | 650 | 700 | ||||
| 模柄孔尺寸 | 直径 | mm | 70 | 70 | 70 | |||
| 深度 | mm | 100 | 100 | 130 | ||||
| 工作台板尺寸 | 左右 | mm | 1175 | 1390 | 1500 | |||
| 前后 | mm | 760 | 840 | 880 | ||||
| 落料孔直径 | mm | 220 | 240 | 240 | ||||
| 工作台板厚度 | mm | 165 | 180 | 190 | ||||
| 工作台离地面距离 | mm | 900 | 1000 | 1000 | ||||
| 外形尺寸 | 前后 | mm | 2305 | 2600 | 2660 | |||
| 左右 | mm | 1420 | 1540 | 1640 | ||||
| 高 | mm | 3215 | 3800 | 3850 | ||||
| 地脚螺栓距离 | 前后 | mm | 1665 | 2020 | 2100 | |||
| 左右 | mm | 1140 | 1360 | 1460 | ||||
| 电动机功率 | Kw | 15 | 18.5 | 22 | ||||
| 重量 | Kg | 13600 | 19200 | 23200 | ||||
| 压机气压 | Mpa | 0.5 | ||||||
